接着・シーリング材・粘着・接合試験用試験片製作・加工

エンジニアリングテストサービスの接着・シーリング材・粘着・接合試験用試験片

はく離や引張り、衝撃に対する接着剤の強さを試験する接着試験用試験片や、建築用シーリング材(コーキング材)の耐久性や耐水性、耐疲労性などの性能を試験するシーリング材試験用試験片、粘着力や伸び、引張り強さなど粘着剤の性能を試験する粘着試験用試験片や、異なる材料の接合具合や溶接後の接合具合を試験する接合試験用試験片などを製作・加工しております。

JIS規格(日本産業規格)、ASTM規格(米国試験材料協会規格)はもとより、御社の社内規格に合わせた接着試験用・シーリング材試験用・粘着試験用・接合試験用試験片を製作いたします。また、鉄鋼、非鉄金属、非金属など数多くの素材を取り揃えており、様々なサイズ・形状での試験片を製作・加工しております。さらに、お客様がご用意された支給材からの加工、試験治具の製作も可能ですので、お気軽にお問合せ願います。

試験片製作・加工事例

接着試験用・粘着試験用試験片

以下のような接着試験用・粘着試験用試験片を製作・加工しております。

  • JIS K6849 接着剤の引張り接着強さ試験方法
  • JIS K6850 接着剤-剛性被着材の引張せん断接着強さ試験方法
  • JIS K6852 接着剤の圧縮せん断接着強さ試験方法
  • JIS K6853 接着剤の割裂接着強さ試験方法
  • JIS K6854-3 接着剤-はく離接着強さ試験方法-第3部:T形はく離
  • JIS K6855 接着剤の衝撃接着強さ試験方法
  • JIS K6856 接着剤の曲げ接着強さ試験方法
  • JIS K6865 接着剤-高強度接着接合の衝撃条件下における動的割裂抵抗性試験方法-くさび衝撃法

※画像をクリックすると、拡大表示されます。

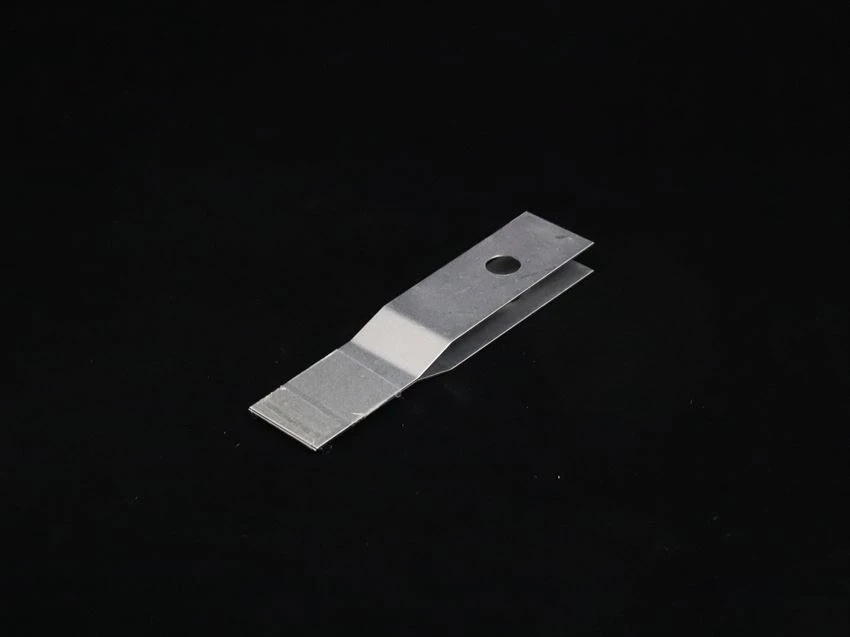

JIS K 6865 接着剤-高強度接着接合の衝撃条件下における動的割裂抵抗性試験方法-くさび衝撃法 に使用される試験片(素材:SPCC)

JIS K 6865 接着剤-高強度接着接合の衝撃条件下における動的割裂抵抗性試験方法-くさび衝撃法 に使用される試験片(素材:SPCC)

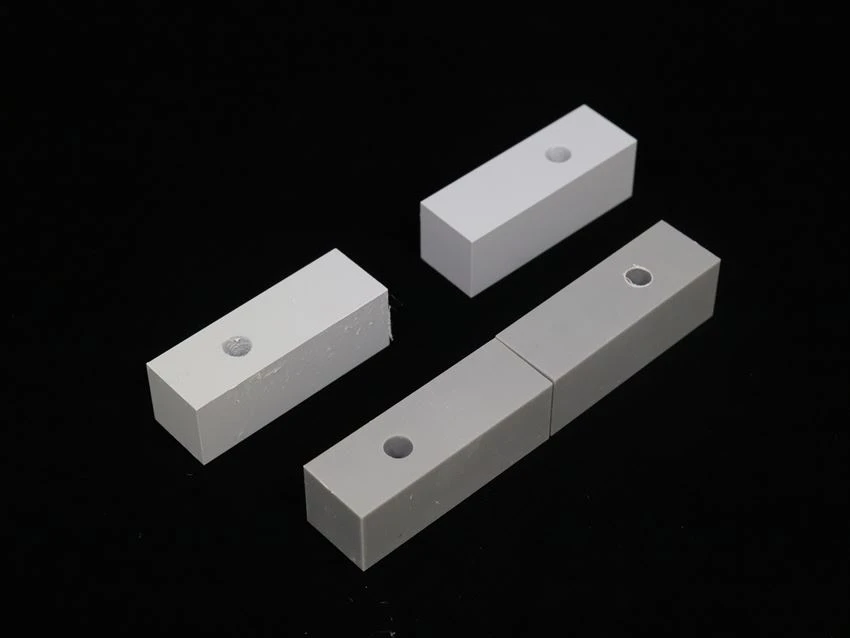

JIS K 6849接着剤の引張り接着強さ試験方法 に使用される角棒状の試験片。(素材:PVC(ポリ塩化ビニル))

JIS K 6849接着剤の引張り接着強さ試験方法 に使用される角棒状の試験片。(素材:PVC(ポリ塩化ビニル))

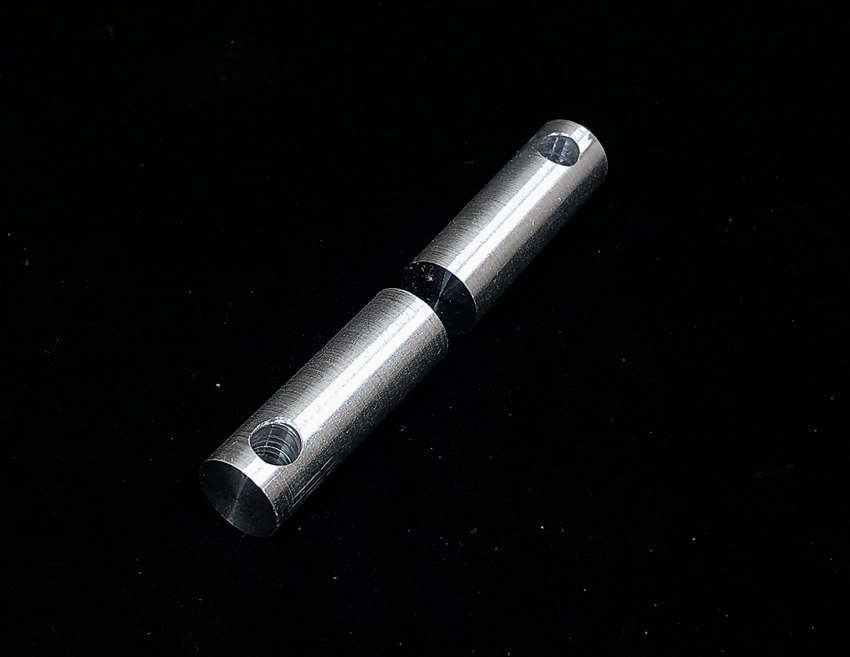

JIS K 6849接着剤の引張り接着強さ試験方法 に使用される丸棒状の試験片。(素材:A5052)

JIS K 6849接着剤の引張り接着強さ試験方法 に使用される丸棒状の試験片。(素材:A5052)

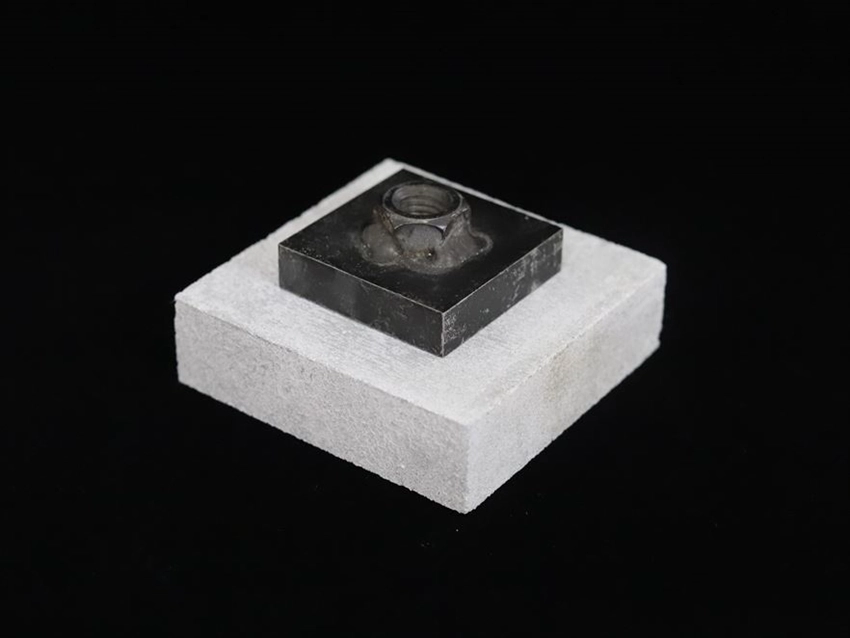

モルタルブロックおよび、金属のアタッチメントも製作できます。

モルタルブロックおよび、金属のアタッチメントも製作できます。

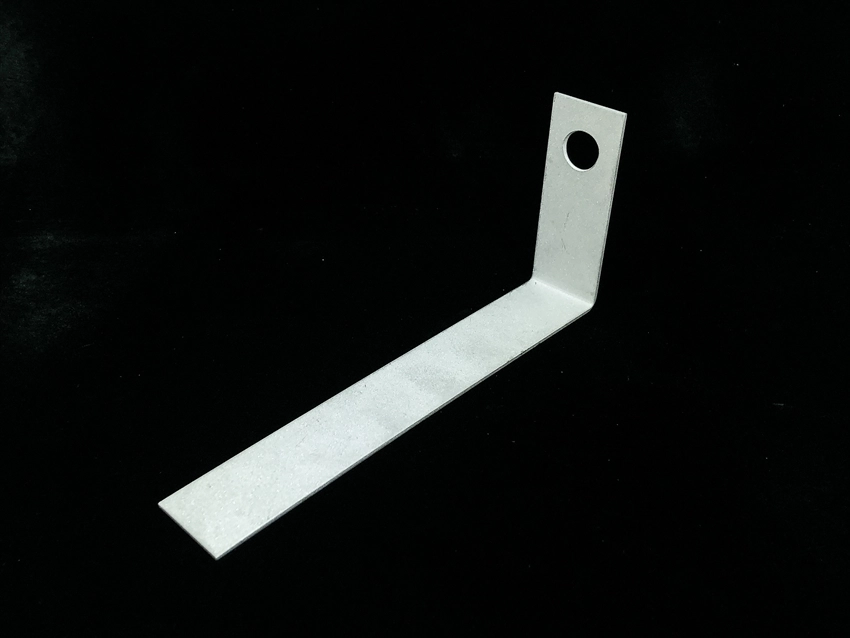

JIS K 6854-3 接着剤-はく離接着強さ試験方法-第3部:T形はく離 で使用される、T形はく離用試験片(通称:Tピール試験片)。表面にサンドブラスト処理を行っております。写真は曲げた状態の試験片ですが、曲げない板の状態でのご提供も可能です。(素材:アルミ)

JIS K 6854-3 接着剤-はく離接着強さ試験方法-第3部:T形はく離 で使用される、T形はく離用試験片(通称:Tピール試験片)。表面にサンドブラスト処理を行っております。写真は曲げた状態の試験片ですが、曲げない板の状態でのご提供も可能です。(素材:アルミ)

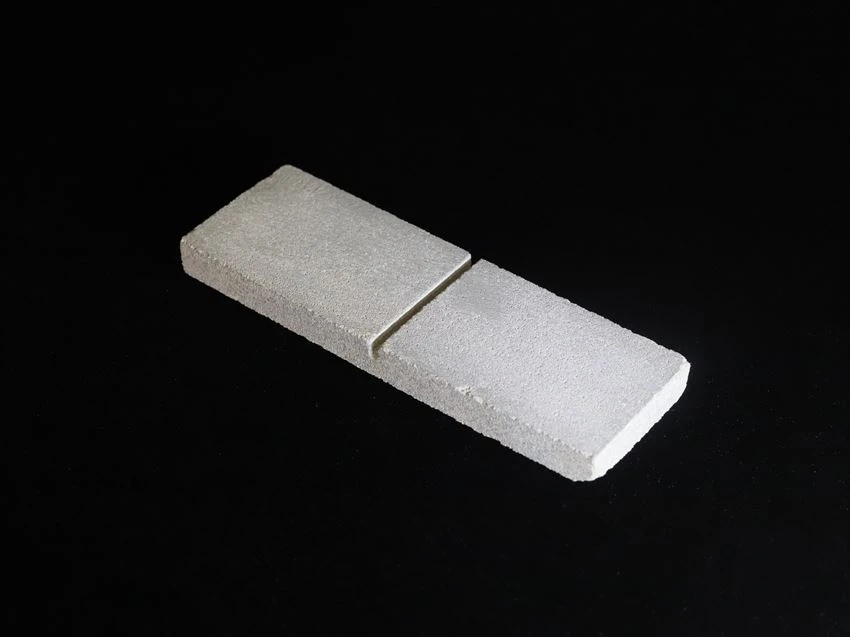

接着試験に使用される、Vノッチ型モルタル試験片(素材・モルタル)

接着試験に使用される、Vノッチ型モルタル試験片(素材・モルタル)

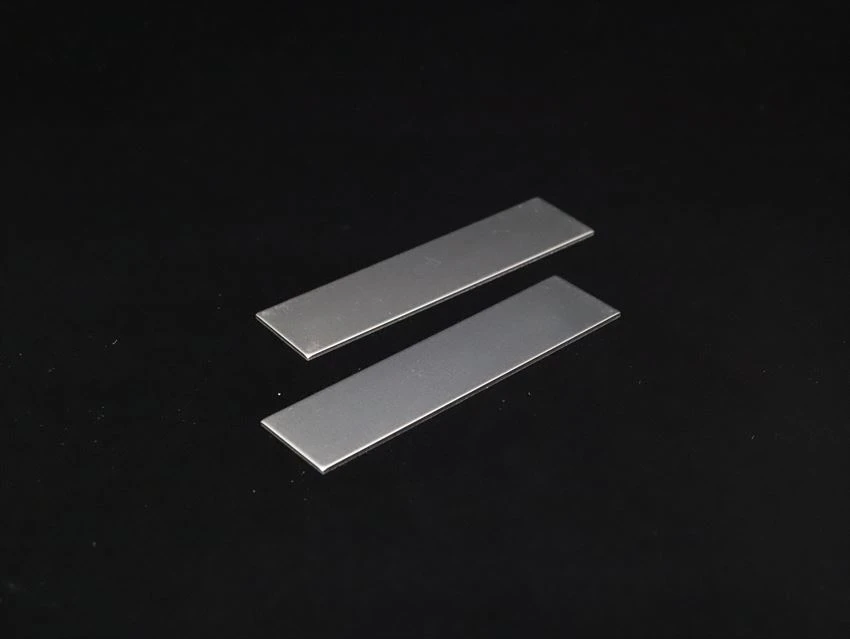

JIS K 6850 接着剤-剛性被着材の引張せん断接着強さ試験方法 で使用される試験片(素材:SPCC)

JIS K 6850 接着剤-剛性被着材の引張せん断接着強さ試験方法 で使用される試験片(素材:SPCC)

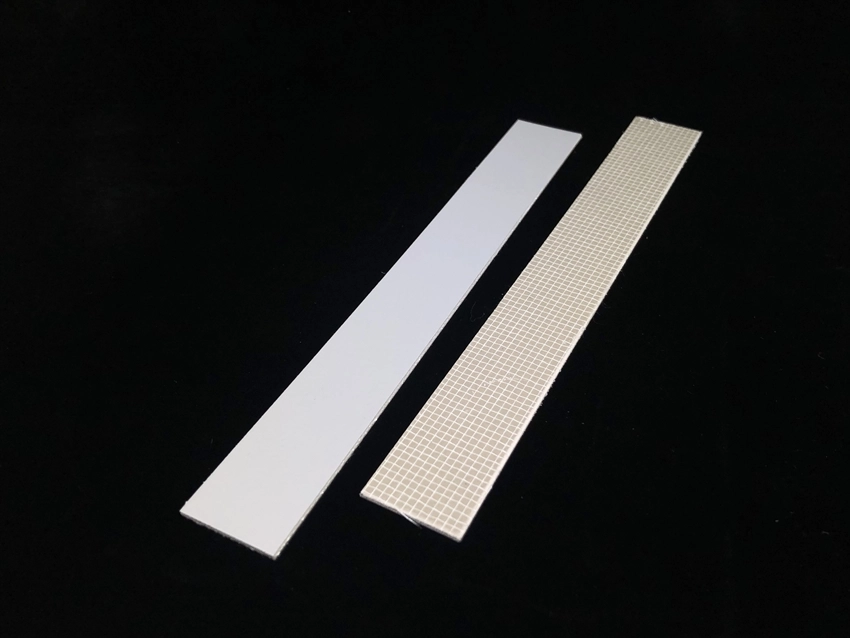

接着試験に使用される床材、東リ株式会社のフロアリューム プレーンNW。他の床材・外壁材などもご提供しております。

接着試験に使用される床材、東リ株式会社のフロアリューム プレーンNW。他の床材・外壁材などもご提供しております。

シーリング材試験用試験片

JIS A 1439 建築用シーリング材の試験方法に記載された、以下のような試験用試験片を製作・加工しております。

  • スランプ試験
  • 弾性復元性試験
  • 引張特性試験
  • 引張接着性試験
  • 耐久性試験
  • 質量・体積変化(損失)及び密度測定試験、動的耐候性試験

試験用被着体となる試験片はもちろん、スランプ試験用測定治具などの治具も製作・加工いたします。

※画像をクリックすると、拡大表示されます。

JIS A 1439 建築用シーリング材の試験方法 にて、耐久性試験に使用される治具。ポリエチレンで製作したパーツをねじ止めします。

JIS A 1439 建築用シーリング材の試験方法 にて、耐久性試験に使用される治具。ポリエチレンで製作したパーツをねじ止めします。"

JIS A 1439 建築用シーリング材の試験方法 にて、耐久性試験に使用される治具。青板ガラス及びアルマイトアルミ(素材:A5052)を取り付けた治具。

JIS A 1439 建築用シーリング材の試験方法 にて、耐久性試験に使用される治具。青板ガラス及びアルマイトアルミ(素材:A5052)を取り付けた治具。

JIS A 1439 建築用シーリング材の試験方法 にて、動的耐候性を計測する際に使用される、目地幅可変型試験体(素材:A6063 及び A5052)

JIS A 1439 建築用シーリング材の試験方法 にて、動的耐候性を計測する際に使用される、目地幅可変型試験体(素材:A6063 及び A5052)

JIS A 1439 建築用シーリング材の試験方法 にて、弾性復元性試験に使用される、試験体作成用スペーサー。PE(ポリエチレン)のパーツとアルミニウム(A6063)の角棒を組み合わせた試験片。

JIS A 1439 建築用シーリング材の試験方法 にて、弾性復元性試験に使用される、試験体作成用スペーサー。PE(ポリエチレン)のパーツとアルミニウム(A6063)の角棒を組み合わせた試験片。

JIS A 1439 建築用シーリング材の試験方法 にて、質量・体積変化(損失)及び密度測定試験に使用される試験片(リング)。素材はアルミニウム(A6063)。

JIS A 1439 建築用シーリング材の試験方法 にて、質量・体積変化(損失)及び密度測定試験に使用される試験片(リング)。素材はアルミニウム(A6063)。

JIS A 1439 建築用シーリング材の試験方法 にて、スランプ試験に使用される測定治具(素材:C2801)。「スランプ試験測定治具」「スランプ試験治具」「スランプ試験器具」「スランプ試験機」「VOC測定用溝形容器」「VOC放散量測定用治具」などとも呼ばれ、A型とB型がございます。写真は銅ですが、アルミ材でも製作・加工しております。

JIS A 1439 建築用シーリング材の試験方法 にて、スランプ試験に使用される測定治具(素材:C2801)。「スランプ試験測定治具」「スランプ試験治具」「スランプ試験器具」「スランプ試験機」「VOC測定用溝形容器」「VOC放散量測定用治具」などとも呼ばれ、A型とB型がございます。写真は銅ですが、アルミ材でも製作・加工しております。

JIS A 1439 建築用シーリング材の試験方法 にて、以前使用されていた弾性復元性試験用C型試験片(素材:A6063)

JIS A 1439 建築用シーリング材の試験方法 にて、以前使用されていた弾性復元性試験用C型試験片(素材:A6063)

JIS A 1439 建築用シーリング材の試験方法 にて、引張接着性試験に用いられる試験片(素材:モルタル、A6063、ガラス)

JIS A 1439 建築用シーリング材の試験方法 にて、引張接着性試験に用いられる試験片(素材:モルタル、A6063、ガラス)

JIS A 1439 建築用シーリング材の試験方法 にて、引張特性試験に用いられるスペーサー。左が12x12x12.5mmのツバなし、右が12x12x12.5mmのツバ付き(T型)、をご提供しております。(素材:ポリエチレン)

JIS A 1439 建築用シーリング材の試験方法 にて、引張特性試験に用いられるスペーサー。左が12x12x12.5mmのツバなし、右が12x12x12.5mmのツバ付き(T型)、をご提供しております。(素材:ポリエチレン)

JIS A 1439 建築用シーリング材の試験方法 にて、引張特性試験に用いられるスペーサー。左が12x19x50mmのツバなし、右が12x19x50mmのツバ付き(T型)、をご提供しております。(素材:ポリエチレン)

JIS A 1439 建築用シーリング材の試験方法 にて、引張特性試験に用いられるスペーサー。左が12x19x50mmのツバなし、右が12x19x50mmのツバ付き(T型)、をご提供しております。(素材:ポリエチレン)

JIS A 1439 建築用シーリング材の試験方法 にて、引張特性試験に用いられるスペーサー(T型)。12x19x50mmの組立品、としてご提供しております。(素材:ポリエチレン)

JIS A 1439 建築用シーリング材の試験方法 にて、引張特性試験に用いられるスペーサー(T型)。12x19x50mmの組立品、としてご提供しております。(素材:ポリエチレン)

試験片主要素材一覧

接着・シーリング材・粘着・接合試験用試験片

素材は鉄やステンレスなどの鉄鋼、アルミニウムや銅などの非鉄金属、樹脂などの非金属などから試験片を製作いたします。試験片の仕様(材質、形状、熱処理、研磨処理及び各種表面処理など)は、打ち合わせの上で決めさせていただきます。

鉄鋼
製作実績例 (一部)
カテゴリ 素材 サイズ
5.0x25x100
ステンレス 1.5x25x100
1.5x18x45
0.5x50x100
2.0x20x50
1.5x18x45
1.5x25x100
0.3x18x45
0.8x25x100
1.0x20x50
1.5x25x100
1.5x18x45
2.0x20x50
1.5x25x100
1.5x18x45
2.0x20x50
鋼板 1.6x25x100
0.8x25x100
0.5x25x150
0.6x25x200
0.8x25x200
1.0x25x100
1.6x25x100
2.3x20x100
3.2x70x70
2.3x20x250
4.0x50x99
2.3x30x30
0.8x25x80
3.2x25x100
1.6x25x100
1.6x25x100
1.2x25x80
0.8x10x15
鋼材 1.6x25x100
1.6x25x125
1.6x50x50
6.0x25x100
12.5x25x70
3.0x25x50
3.0x25x100
4.5x25x50
非鉄金属
製作実績例 (一部)
カテゴリ 素材 サイズ
アルミニウム 1.0x25x50
1.5x25x100
0.5x25x200
5.0x50x50
1.5x18x45
2.0x18x45
3.0x20x75
3.0x25x100
3.0x25x50
3.0x25x100
3.0x25x37.5
1.5x18x45
6.0x12x75
3.0x50x50
2.0x18x45
3.0x25x50
2.0x20x50
3.0x20x50
2.0x25x100
2.0x18x45
2.0x20x50
銅および銅合金 1.5x25x100
2.5x25x100
0.5x25x200
2.0x18x45
0.5x50x100
1.5x25x100
0.2x25x50
1.6x25x100
0.5x50x130
0.3x50x50
0.3x90x90
2.0x18x45
0.2x50x100
1.0x50x150
1.5x25x125
0.3x25x100
0.5x50x130
1.5x18x45
亜鉛 0.3x50x100
2.0x20x50
3.0x64x64
非金属
製作実績例 (一部)
カテゴリ 素材 サイズ
樹脂 1.0x25x100
2.0x25x100
3.0x25x125
2.0x25x50
2.0x95x95
2.0x70x70
2.0x20x50
1.0x50x100
0.3x50x100
12.7x12.7x38
1.0x80x210
2.0x80x80
2.0x25x100
2.0x50x50
3.0x25x50
0.5x25x100
2.0x25x100
3.0x10x45
2.0x25x100
1.0x25x75
3.0x25x100
2.0x50x50
3.0x25x100
2.0x50x90
2.0x25x150
2.0x25x100
3.0x25x100
2.0x25x150
2.0x25x100
3.0x25x100
2.0x50x90
2.0x50x50
2.0x10x10
Φ10x300
3.0x50x125
12x12x12.5
2.0x25x150
2.0x25x100
1.0x30x80
2.0x25x100
1.0x15x15
石・セメント 6.0x40x40
6.0x70x178
12x40x40
3.0x300x450
3.0x225x300
8.0x50x50
20x70x70
15x50x50
40x40x80
20x70x70
60x300x300
ガラス 5.0x25x50
4.0x30x50
5.0x25x150

その他の素材の試験片についても対応可能ですので、お気軽にご相談願います。

関連処理・加工

試験片表面処理

試験片(テストピース)製作・販売・加工専業のエンジニアリングテストサービスの試験片表面処理について

試験片のめっき処理、ブラスト処理、アルマイト処理などの各種処理も柔軟に対応しております。

試験片表面処理について

試験片機械加工

試験片(テストピース)製作・販売・加工専業のエンジニアリングテストサービスが提供する試験片機械加工

試験片の切断加工、切削加工、曲げ加工、研磨加工などの各種加工も柔軟に対応しております。

試験片機械加工について
