摩耗摩擦・潤滑油性能試験用試験片（テストピース）製作加工

エンジニアリングテストサービスの摩耗摩擦・潤滑油性能試験用試験片

樹脂やゴムの耐摩耗性・摩擦性能などの性能を試験する摩耗摩擦試験用試験片（テストピース）や、自動車のエンジンオイルや金属の切削加工時に使用する切削油などの潤滑油の性能を試験する潤滑油性能試験用試験片（テストピース）を製作・加工しております。

JIS規格（日本産業規格）、ASTM規格（米国試験材料協会規格）はもとより、御社の社内規格に合わせた摩擦・摩耗試験用・潤滑油性能試験用試験片（テストピース）を製作・加工いたします。また、お客様がご用意された支給材からの試験片製作も可能です。様々なサイズ・形状での試験片（テストピース）を製作・加工しておりますので、お気軽にお問合せ願います。

業界別試験片（テストピース）製作事例

摩耗摩擦・潤滑油性能試験用試験片（テストピース）

以下のような摩耗摩擦・潤滑油性能試験用試験片（テストピース）を製作・加工しております。

ASTM G99 - 17 ピン・オン・ディスク装置による摩耗試験の標準試験方法
JIS R1613 ファインセラミックスのボールオンディスク法による摩耗試験方法
JIS K7218 プラスチックの滑り摩耗試験方法
JIS K2519 潤滑油－耐荷重能試験方法
ASTM G77 - 17ブロックオンリング摩耗試験を用いたすべり摩耗に対する材料の耐性評価のための標準試験方法
ASTM G65 乾式砂/ゴムホイール装置を用いた摩耗測定のための標準試験法

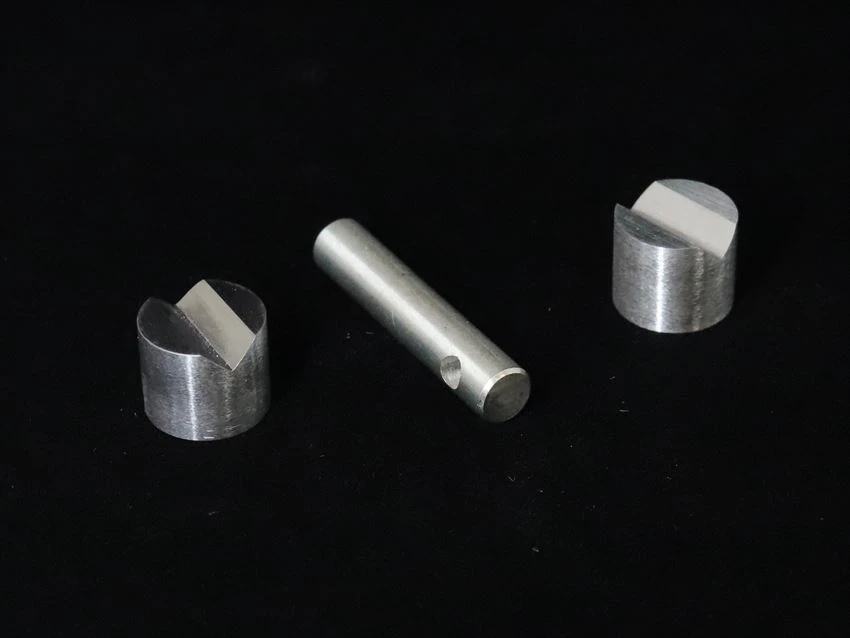

潤滑油性能試験に使用される試験片、Vブロックおよびジャーナル。（素材：SCr420　硬度：HRC50）

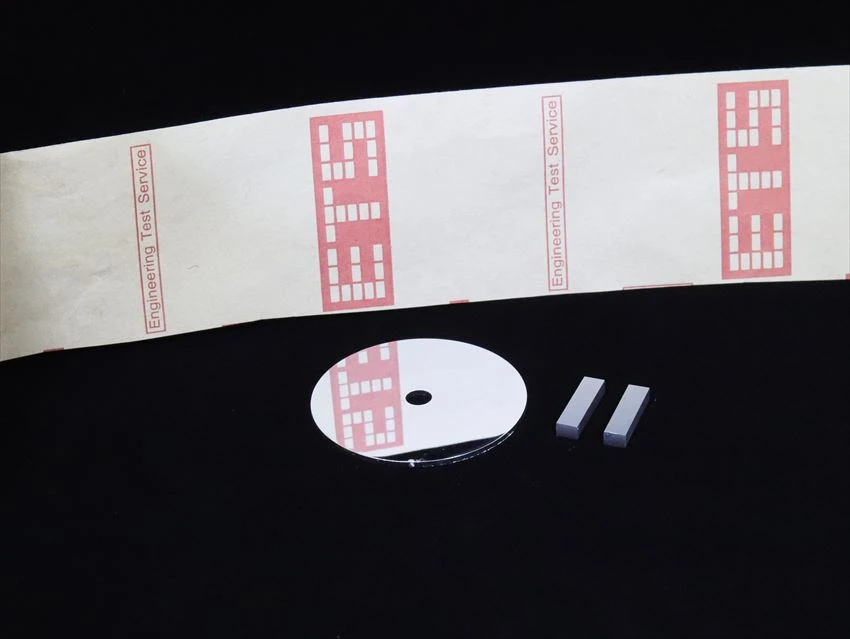

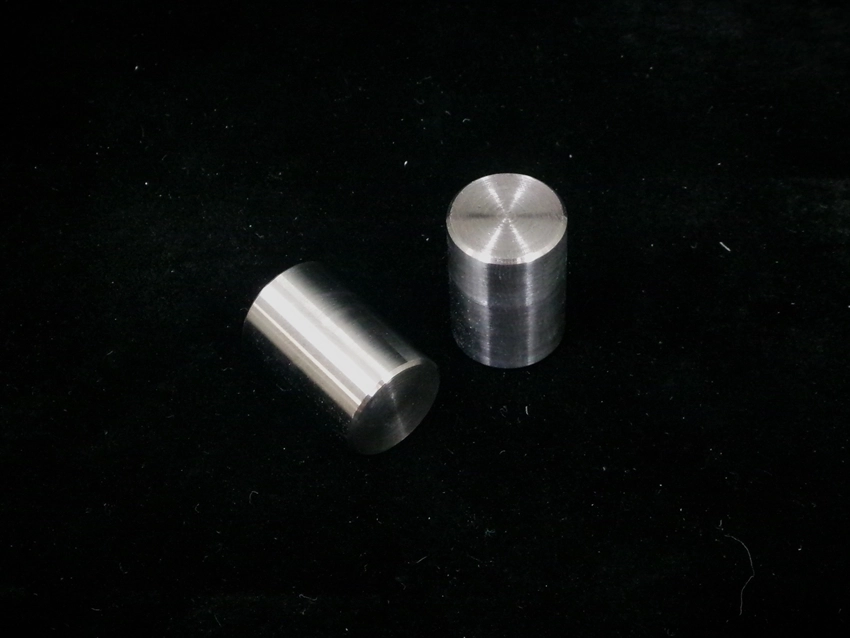

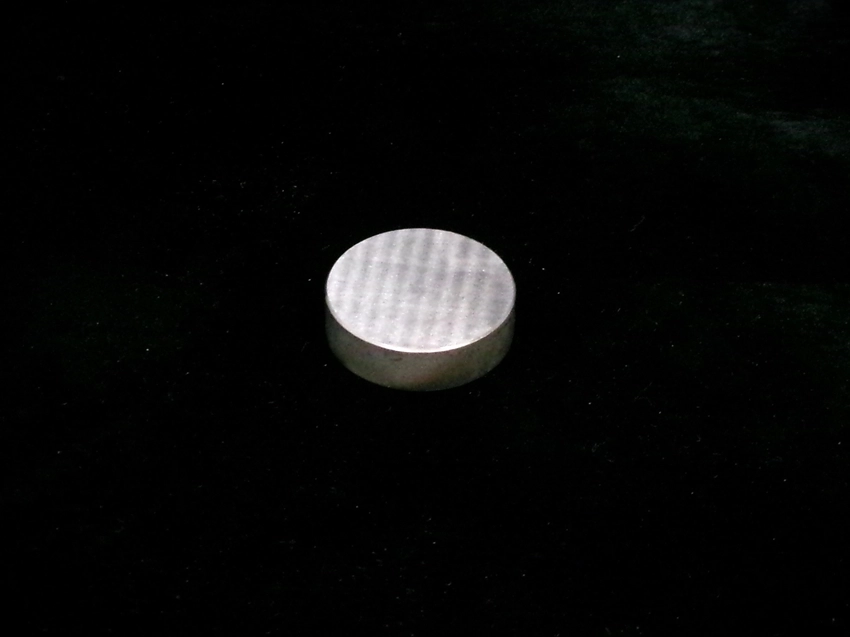

ピンオンディスク式耐摩耗性評価試験に使用される試験片。（素材：SKH51　硬度：HRC60）

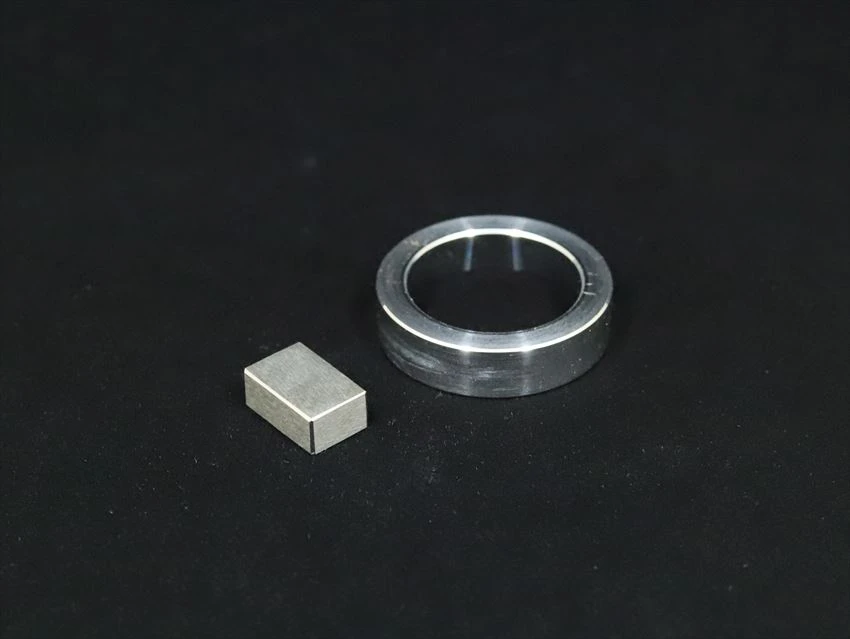

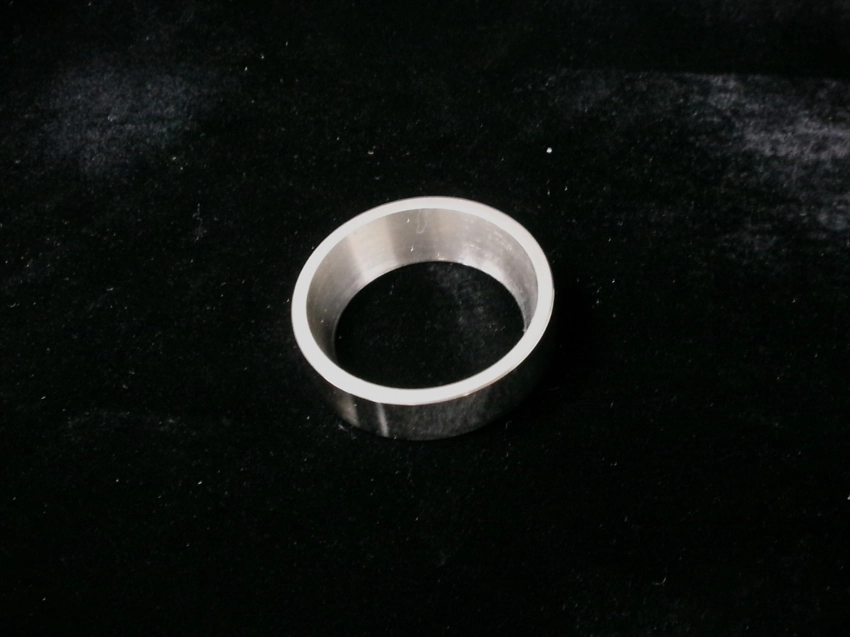

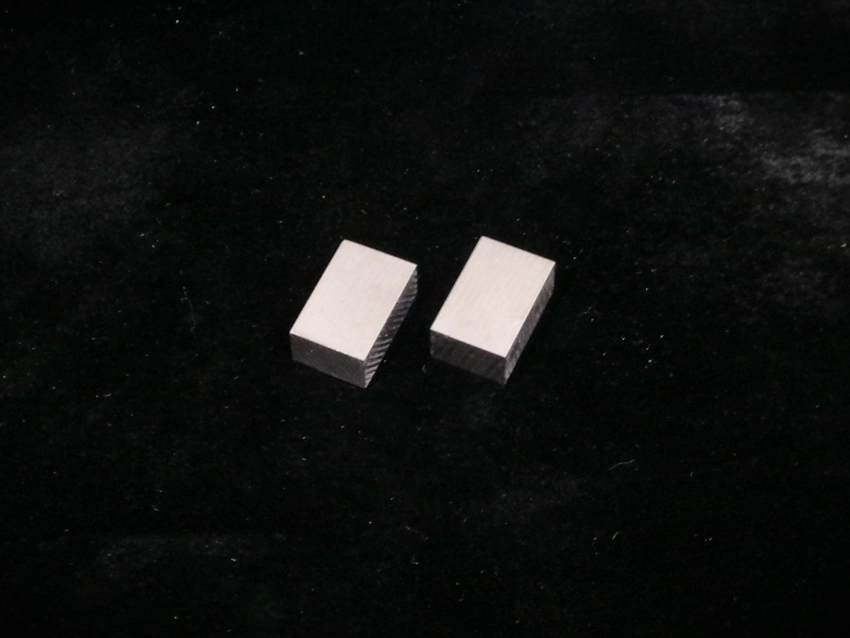

ブロックオンリング式摩擦・摩耗試験に使用される試験片。また、JIS K2519 潤滑油－耐荷重能試験方法のチムケン法でも使用される試験片で、通称「チムケン・ブロック」と呼ばれています。（素材：SUS440C　硬度：HRC60）

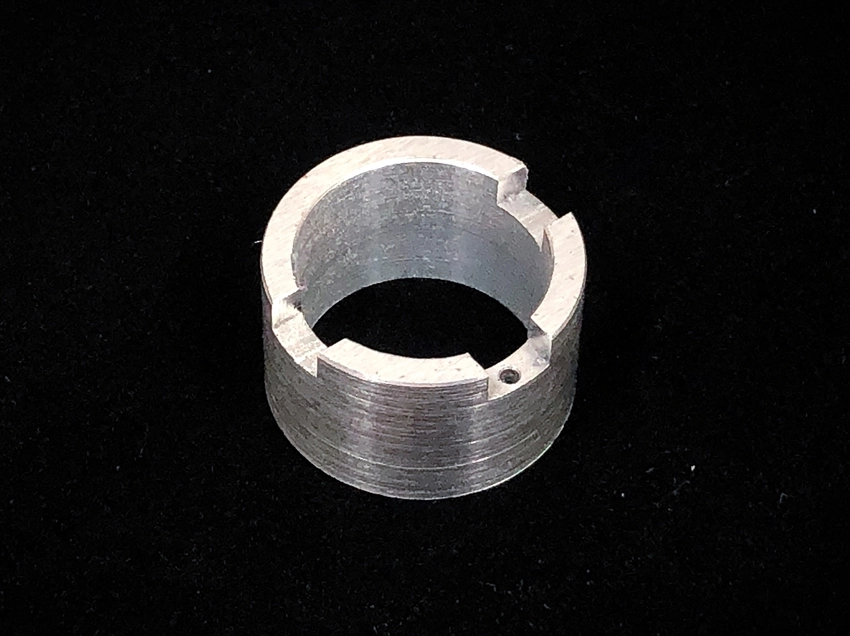

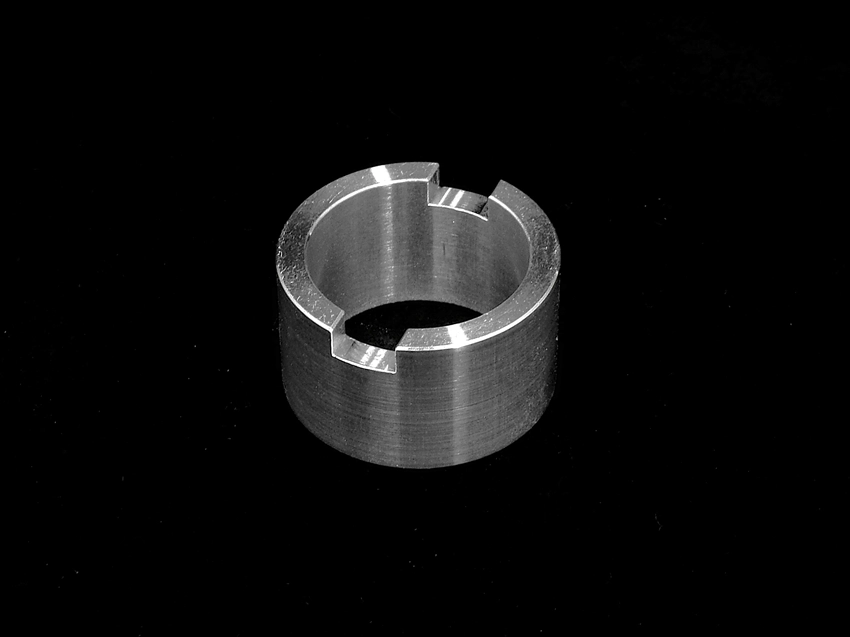

スラストシリンダー式滑り摩耗試験に使用される試験片（素材：S45C 硬度：HRC50）

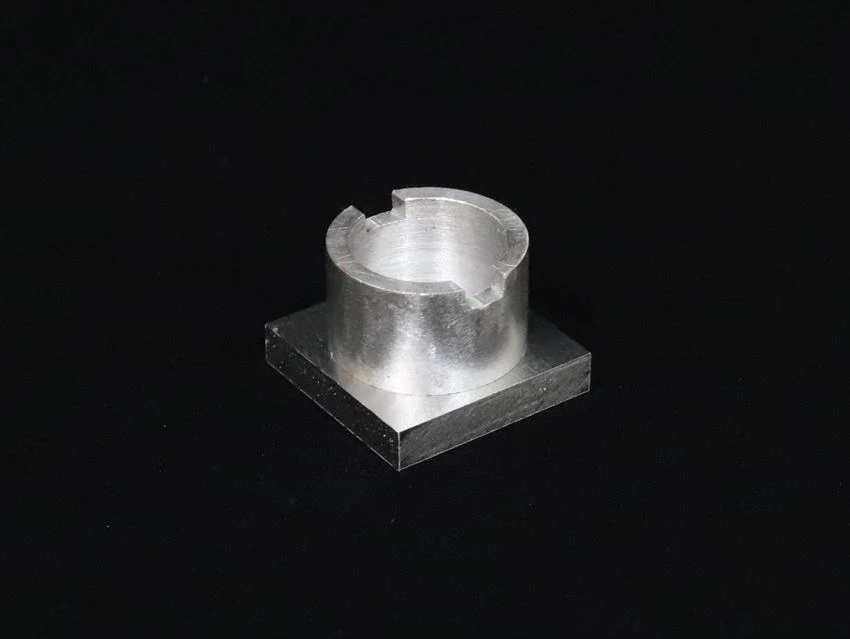

スラストシリンダー式滑り摩耗試験に使用される試験片。熱電対用の穴も加工可能です。（素材：S45C）

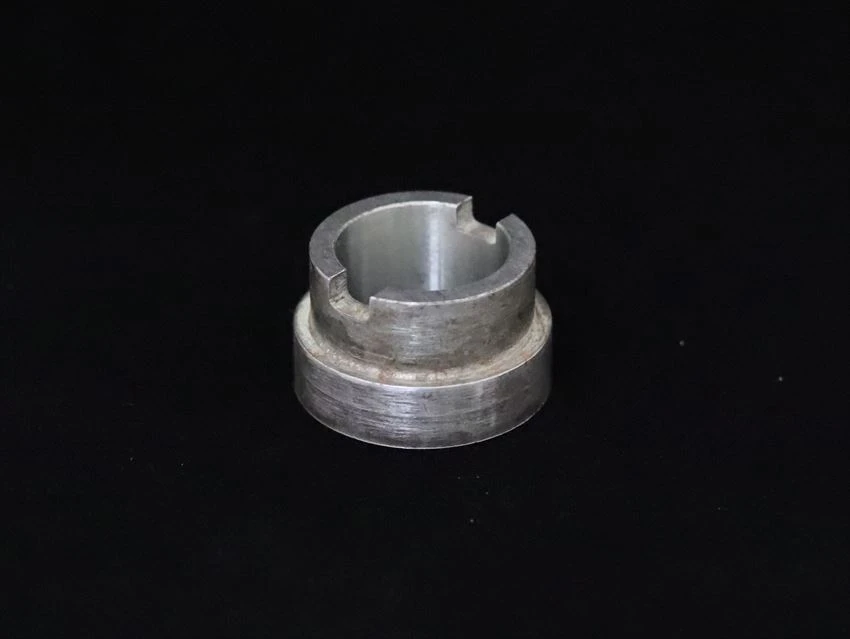

スラストシリンダー式滑り摩耗試験に使用される試験片（素材：S45C　硬度：HRC55）。接触面積を大きくした試験片も製作できます。

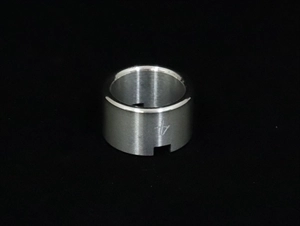

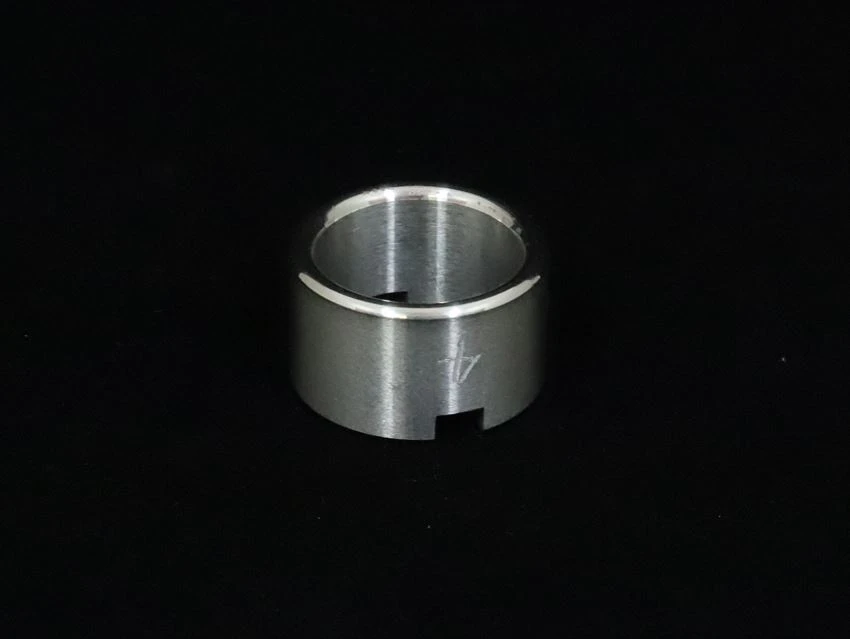

スラストシリンダー式滑り摩耗試験に使用される試験片（素材：S45C　硬度：HRC55）。研磨することで、接触面積を小さくした試験片も製作できます。　※わかりやすいよう、天地を逆転して撮影しております

業界別試験片（テストピース）主要素材一覧

摩耗摩擦・潤滑油性能試験用試験片（テストピース）

素材は鉄やステンレスなどの鉄鋼、銅などの非鉄金属、樹脂などの非金属などから試験片（テストピース）を製作・加工いたします。試験片の仕様（材質、形状、熱処理、研磨処理及び各種表面処理など）は、打ち合わせの上で決めさせていただきます。

製作実績例　（一部） ※サイズの単位：mm
サイズ	カテゴリ	素材
0.8x12.5x75	ステンレス	SUS440C
	銅	C1100
	銅	C2801
1.0x60x80	ステンレス	SUS440C
1.0x60x80	鋼板	SPCC
3.5x5.0x20	樹脂	炭素繊維強化プラスチック（CFRP）
3.5x5.0x20	鋼材	SKD61
4.0x55x99	鉄	純鉄
5.0x12x12	鋼材	SKD11
5.0x12x12	ステンレス	SUS304
5.0x20x20	鋼材	SKD11
5.0x20x20	鋼材	SUJ2
φ8.0	鋼材	SUJ2
φ12.7（1/2インチ）	鋼材	SUJ2
φ12.7x10.6	鋼材	SKD11
φ12.7x10.7	銅	C5191
φ12.7x10.7	アルミニウム	A5056
φ15x15	鋼材	SCr420
φ15x15	鉄	純鉄
φ16xφ8.0x8.0	鋼材	S45C
φ2.5x23.8	銅	C2801
φ20x6.0	鉄	純鉄
φ24x7.9	ステンレス	SUS440C
	鋼材	SUJ2
	鋼材	SCM420
φ25.6xφ20x15	鉄	FC250
	鋼材	S45C
		SUJ2
		SCr420
φ3.5x23.8	鋼材	SUJ2
φ3.5x23.8	樹脂	ポリアセタール（POM）
φ30xφ14x50	鋼材	SCr420
φ34xφ10x50	樹脂	ポリアセタール（POM）
φ4.0x10	鉄	FC250
	鋼材	S45C
	鋼材	SCM415
	鋼材	SUJ3
φ4.0x12	鋼材	S45C
φ42.05xφ35x10	鋼材	SCr420
φ50xφ34x10	鋼材	SCM420
	樹脂	66ナイロン（PA66）
	樹脂	ポリアセタール（POM）
φ64xφ3.0x5.0	鉄	純鉄
φ64xφ3.0x5.0	鉄	FC250
